つくばみらい市「リビングにロフトのある平屋」（基礎工事3）

2025.06.06NEW

茨城県常総市で新築平屋・二世帯住宅など注文住宅をデザインする設計事務所　「株式会社まつだ建築設計室」　です。

つくばみらい市「リビングにロフトのある平屋」（基礎工事3）について書きました。

防湿シート、捨てコンクリート打設が終わり、この作業が終了するといよいよ鉄筋配筋の作業に入ります。なぜ鉄筋を組むのか？それは、コンクリートは圧縮には強いですが、引っ張りの力には非常に弱いです。それを補うのが鉄筋です。つまり、鉄筋とコンクリートを組み合わせることで、それぞれの弱点を無くし、鉄筋コンクリートとして強度を上げているのです。
捨てコンクリートで出した墨を見ながら鉄筋を並べ、結束線を使って鉄筋を組んでいき、最後に検査をするのですが、ここでポイントを説明します。

・図面通り鉄筋が組まれているか？
上記の写真のように、図面と見比べながら確認します。

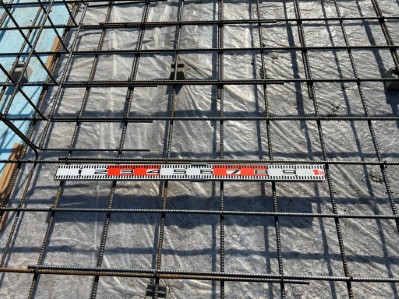

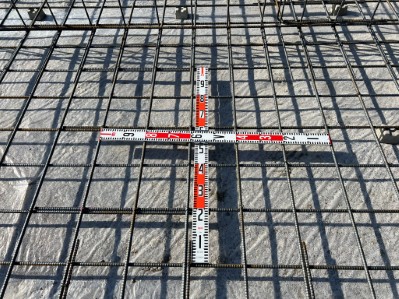

・鉄筋の間隔は、立上り共に図面通りか？
上記の写真は、13mm鉄筋の200mm間隔です。

・鉄筋が足りなくなった部分の継手（鉄筋の重なり部分）は40×d確保されているか？（一緒に隣の鉄筋と連続しないようにずらしているかも確認する）

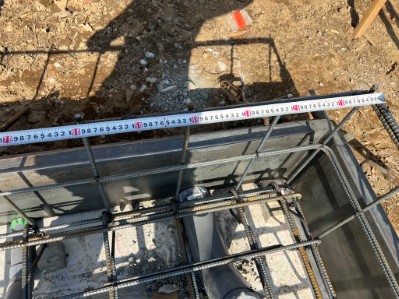

・基礎の出隅や立上り部などで、40×dの定着長さ（鉄筋が重なっている長さ）が確保されているか？（ｄは、鉄筋の直径を表すので、13mmでしたら40×13mm=520mmの重なりがあるかとなります）

・鉄筋を多重結束しない。（鉄筋は2本までの重なりとし、3本以上はつながない）3本以上となる部分はずらして結束します。

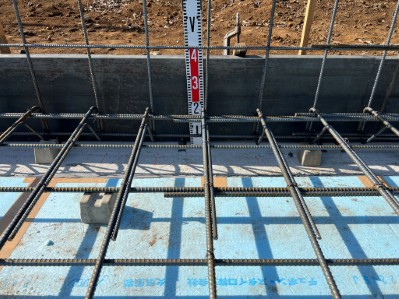

・ベース厚の確認です。弊社ではコンクリートのかぶり厚さをしっかりと確保するために180mmのベース厚としています。

かぶり厚さにつきましては次回説明いたしますね。
